HPS高压单座调节阀

发布时间:2016-07-05   关注次数:

  HPS高压单座调节阀

产品型号:CV300-HPS

产品概述:

HPS高压单座调节阀是一种顶导向结构的调节阀,阀体流体通道呈S流线型,压降损失小,流量大,可调范围广。

阀芯导向部分的导向面积大,抗振性好。调节阀配用多弹簧式薄膜执行结构,结构紧凑,输出力大。

技术参数和性能

阀体

型式:直通单座铸造球型阀

公称通径:25~80mm

公称压力:ANSI900、1500、2500、JIS63K

连接型式:法兰式:FF、RJ

标准按ANSI B16.5;JIS B2201

焊接式:嵌接焊SW(25~80mm)

对接焊BW(80mm)

材料:ZG25 ZG1Cr18Ni9 ZGOCr17Ni12Mo2 1.25Cr0.5Mo 2.25Cr1.0Mo 5.oCr0.5Mo SCPH21 SCPH61 Ti

上阀盖:常温型(P):-5~+230℃

伸长I型(E1):+230~+566℃

备注:工作温度不准超过各种材料的允许范围

压盖型式:螺栓压紧式填料:石棉编织填料。

阀内组件

阀芯型式:单座柱塞阀芯

流量特性:等百分比(%)和线性(L)

材料:1Cr18Ni9Ti、0Cr17Ni12Mo2、Ti8Cr17和不锈钢堆焊司太莱合金。

执行机构

型式:IiA多弹簧式薄膜执行机构

膜片材料:乙丙橡胶夹尼龙

弹簧范围:0.04~0.20,0.08~0.24MPa

供气压力:0.28,0.30,0.35,0.40MPa,0.26~0.40MPa

气源接头:Rc1/4

环境温度:-30~+70℃

阀作用塑式:气一开式或气一关式

备注:该阀也可配用VA5和VP执行

机构附件:定位器、手轮机构、气动阀位传送器

性能

泄漏量:符合标准ANSI B16.104IV级,小于额定Cv的0.01%

回差:1%(带定位器)

线性:±1%(带定位器)

可调范围:50:1

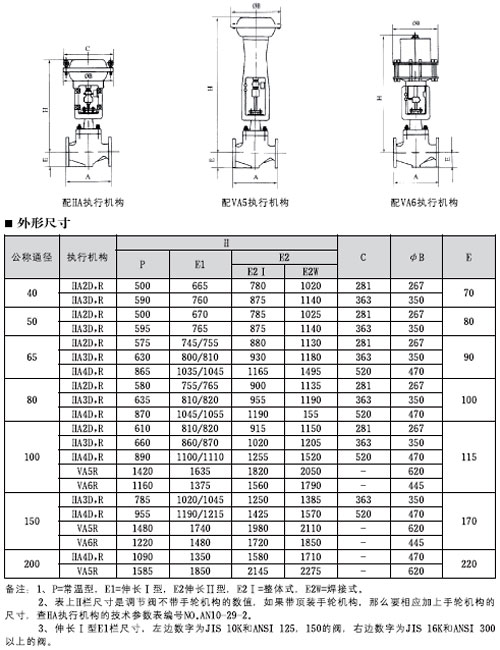

外型尺寸及结构图:
