HLS小口径单座调节阀

发布时间:2016-07-05   关注次数:

  HLS小口径单座调节阀

产品型号:CV300-HLS

产品概述:

HLS小口径单座调节阀可用于控制各种不同压力和温度的流体,阀体呈S流线型的通道,压降损失小,流量大,可调范围广,流量特性精度高,调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。

技术参数和性能

阀体

型式:直通单座铸造球型阀

公称通径:20、25m

公称压力:ANSI125、150、300、600JIS10、16、20、30、40K、PN1.6、4.0、6.4MPa

连接型式:法兰式:陀、町、RJ和15

标准按ANSI B16.5,JIS B2201、JB/T79.1PN1.6MPa,JB/T79.2凹凸面

焊接式:嵌接焊SW

材料:HT200、ZG25、ZG1Cr18Ni9、ZGOCr17Ni12Mo2、1.25Cr0.5Mo、5.0Cr0.5MO、SCPH21、SCPH61Ti

上阀盖:常温型(P):-17~+230℃

伸长I型(E1):-45~-17℃,

+230~+566℃

伸长II型(E2):整体式(E2I):-100~一45℃

焊接式(E2W):一196-100℃

压盖型式:螺栓压紧式

填料:V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉编织填料。

阀内组件

阀芯型式:单座柱塞型阀芯

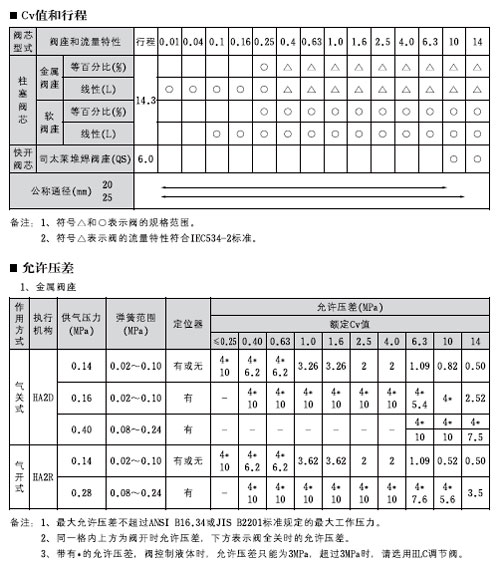

流量特性:金属阀座:CV值从0.4~14的高精度流量特性符合IEC534一2

工作范围:软阀座的工作温度和压差司太莱堆焊的工作温度和压差
